风力发电机绝缘轴承的检查与更换

绝缘轴承的运行工况特点 ：



风电机组用轴承，其运行工况相对比较特殊，是交变工况，而不是稳态工况，承受的是交变载荷与冲击载荷。

交变工况对轴承寿命的影响：降低轴承的疲劳寿命。

由于轴承运行的交变工况，对轴承的疲劳寿命会产生较大的影响，可能导致轴承的实际使得寿命远低于其理论计算寿命。

电机维修时的轴承更换建议:



1 、检测轴承是否需要更换



如果发电机轴承存在异常的振动和温升时，应加强设备的监视。对发电机轴承进行拆卸后，需要对轴承作相关的检测，包括探伤、工作面的磨损情况、轴向/径向跳动、保持架变形情况等。发现异常即需更换轴承。

但这些检测只能判断轴承状态的表象，无法检测材料特别是工作面的机械性能。而轴承在经过交变载荷/冲击载荷后，轴承的疲劳寿命会显著降低。

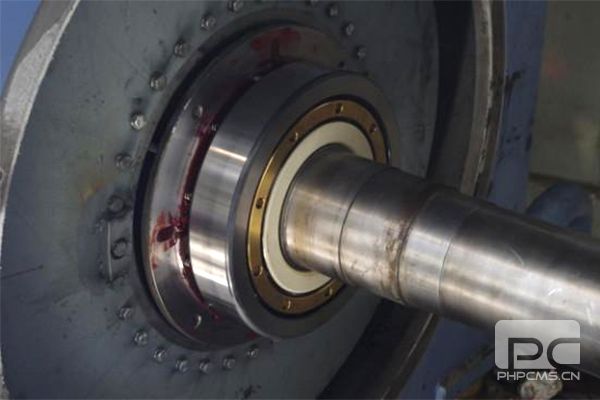

2、选择黄铜保持架的轴承

机加工黄铜保持架比冲压钢保持架，由于其材料特性，能更好地适应交变/冲击载荷。

很多轴承的失效，都是首先由于保持架碎裂而导致的。建议选择黄铜保持架的轴承。

3> 选择绝缘能力更强的绝缘轴承

由于电机轴电流的存在，电机需要做好绝缘措施，以保护轴承。

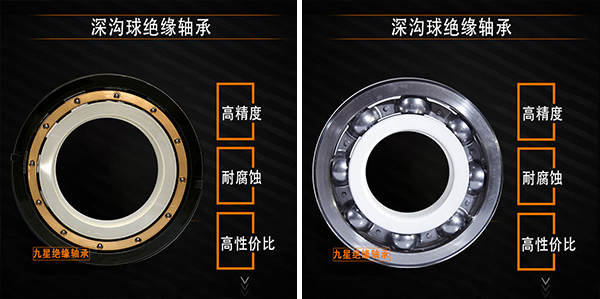

绝缘轴承是在其工作面等离子喷涂绝缘层来实现绝缘，其绝缘性能根据绝缘涂层的厚度来分等级的，常见的有100um（对应1000VDC）和200mu（对应3000VDC）

建议选择200mu（对应击穿电压3000VDC）的绝缘轴承。

相关问题解答：

1. 问：内圈绝缘轴承和外圈绝缘轴承，可以互换使用吗？

答：绝缘轴承主要是截断轴电流，所以在设计时，对于外圈绝缘轴承，轴承座的凸肩或隔套的直径，不可小于轴承规定的挡肩尺寸Damin，使的爬电距离过小；对于内圈绝缘轴承，轴肩或隔套的直径，不能大于挡肩尺寸Damax，主要是保证爬电距离，在符合爬电距离的情况下可以互换。

2. 问：会不会因为外圈的微动而破坏绝缘轴承的绝缘涂层？

答：绝缘涂层是采用等离子喷涂在打磨粗糙的轴承表面，喷涂完成后，涂层还经过最后的一道密封工艺。在实际使用过程中，外圈微动不会导致绝缘层的脱落。但运输过程或安装过程的强力冲击可能会导致绝缘层的破损或脱落。
